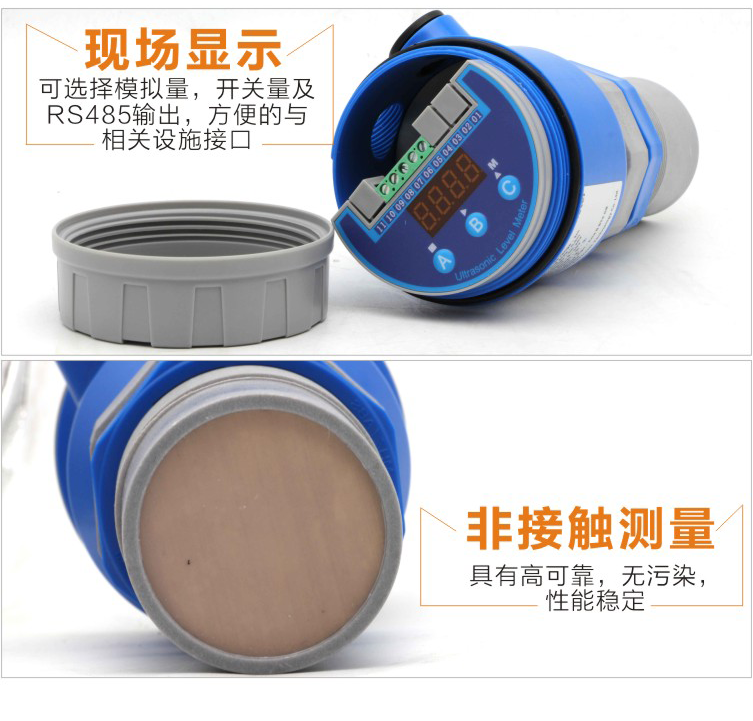

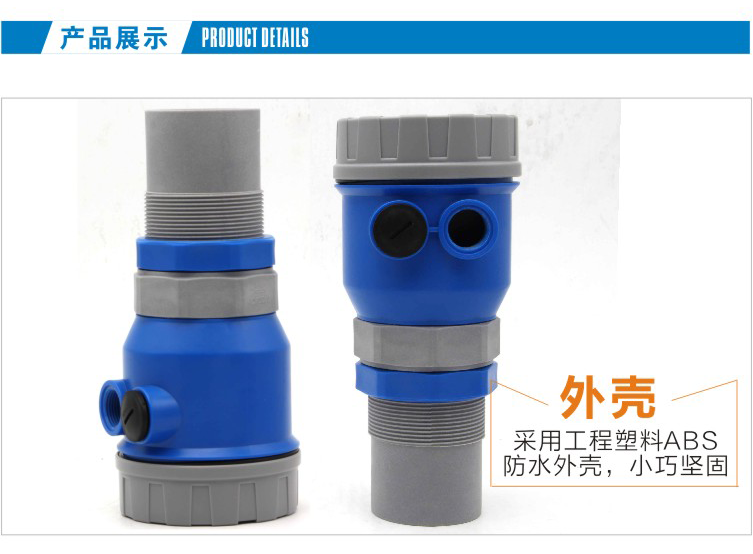

GUT801超聲波物/液位儀實現了全數字化,人性化設計理念,具有完善的物/液位測控，數據傳輸和人機交流功能。它采用工程塑料ABS防水外殼，殼體小巧且相當堅固。主芯片采用進口工業級單片機等數十塊相關專用集成電路，數字溫度補償和超寬電壓輸入穩壓,采用模塊化電路設計，軍工品質多層ＰＣＢ板，硬件結構緊密，布局合理。還可根據客戶需求添加模塊實現其它功能（如：藍牙、GPRS通信等）。它具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。它具有高可靠，無污染，性能穩定,等特點，可廣泛應用于與料位，液位測控相關的各個領域。
參數 | |||
測量范圍 | 5m、8m、10m、12m、15m、20m、25m、30m （訂貨時選定） | ||
檢測盲區 | <0.4- 1.5m（根據量程不同） | ||
發射角 | 小于12° | ||
精度 | ±0.25%F.S | ||
輸出信號 | 模擬輸出 | 數字輸出 | 開關信號 |
4～20mA 0～20mA； 4～20mA負載>300Ω； 0～5V；0～10V | RS485 （支持Modbus） | NPN(可配置為PP脈沖輸出)/繼電器(AC:5A/250V DC:10A/24V) | |
供電電源 | DC12—30V或AC220V | ||
功耗 | 小于1.5W | ||
顯示 | 四位八段LED（可選LCD | ||
最小顯示 分辨率 | 1mm | ||
工作頻率 | 20 KHz～43.0KHz | ||
防護等級 | IP65（其他可定制） | ||
防爆等級 | ExiaII BT4Gb | ||
工作溫度 | －10℃～60℃ | ||
外殼材質 | ABS工程塑料/尼龍 | ||
電纜 | 用戶自定義長度(內置接線端子) | ||

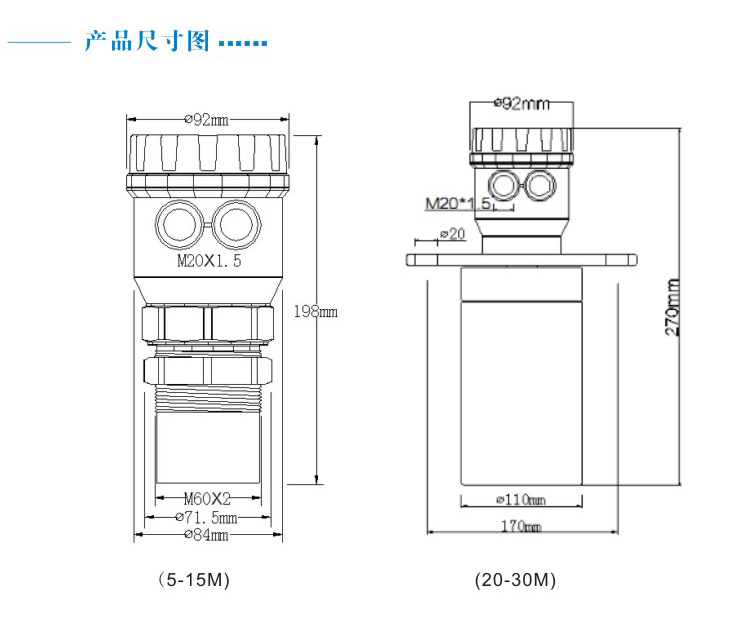

外形尺寸 | Φ92mm×198mm×M60（5m-15m量程） Φ92mm×270mm×DN80非標法蘭（20m-30m量程） | ||
安裝方式 | M60×2或￠61mm圓孔（配大螺環）（5m-15m量程） DN80非標法蘭（20m-30m量程） | ||
電氣接口 | M20X1.5(兩組) | ||
-
