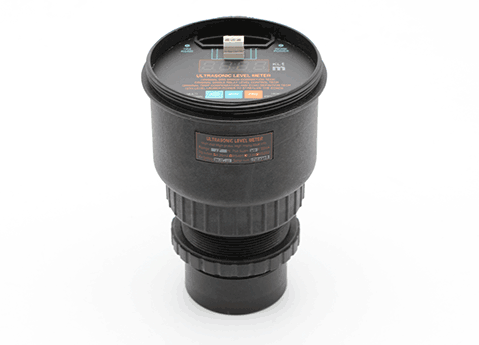

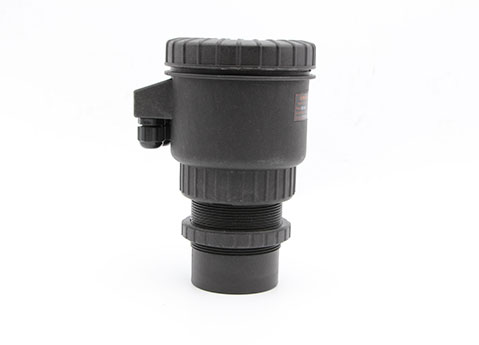

GUT800一體化超聲波液位計屬于高防護多功能型產品。全密封式防護，防護等級可達IP68，適合高低溫環境。具有寬范圍的溫度補償和獨創的ERD干擾智能識別系統使測量穩定精度高可直接測罐內液體重量，物位值可現場LED或LCD顯示并遠傳數據。
參數 | ||||||
非二線制產品 | ||||||
配置傳感器 | 小功率 | 中功率 | 大功率 | |||
最大量程 | ≤5m | ≤7m | ≤10m | ≤10m | ≤12m | ≤15m |
檢測盲區 | 默認: 300mm | 350mm | 500mm | 500mm | 600mm | 800mm |
定制:200mm | ||||||
供電 | 默認: DC24V | DC24V | DC24V | DC24V | DC24V | DC24V |
定制:DC12V, AC220V | / | 定制:DC12V, AC220V | / | |||
波束全角 | 15° | 12° | 9° | |||
工作頻率 | 38K±10Khz | 55K±10Khz | 40K±5Khz | |||
精度 | 默認±0.5%F S 或 ±5mm（在25℃時，標準條件下，絕對平面目標） | |||||
定制: FS≤1m, 精度可定制±1mm FS≤2m, 精度可定制±3mm FS≤15m, 精度可定制±0.25% FS | ||||||
輸出 | 默認：4-20mA 三線制 | |||||
定制：4-20mA(四線制), 0-20mA, 0-5v, 1-5v 0-10v, 1-10v (以上2種信號，DC12v不能定制) RS485, RS232(默認MCU 協議, 可定制PC 協議, Mod-bus協議) 1-4個繼電器(AC220V 不能定制); 1-4pcs NPN 開關信號; 多信號輸出，模擬量+竄口，模擬量+開關量，竄口+開關量，模擬量+竄口+開關量 | ||||||
測量模式 | 出廠默認，距離模式，即輸出信號對應傳感器端面到被測目標面的空高距離 | |||||
可自行設置，液位模式，即輸出信號對應液面到液底的距離；在實際應用時，需保證傳感器端面到液底的距離為實際安裝的高度，否則會產生安裝誤差。 | ||||||
工作溫度 | 默認: -10~50℃ | |||||
定制：負溫 -20℃,-30℃,-40℃; 高溫60℃,70℃,80℃ | ||||||
顯示方式 | 四位LED數碼管顯示，可定制多信息LCD液晶屏顯示 | |||||
出線方式 | 快接式接線端子，可定制電纜出線，默認1m電纜 | |||||

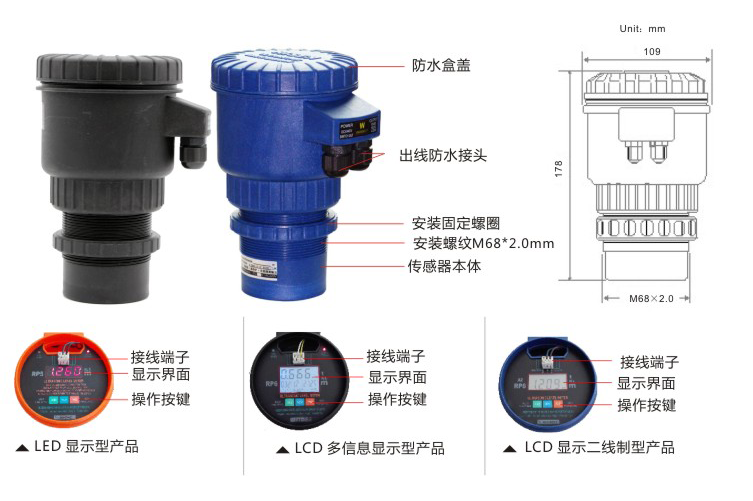

安裝 | 螺孔旋進式，螺圈加緊式安裝，螺紋尺寸M68*2.0mm | |||||
防護等級 | IP66, 定制 IP67, IP68 | |||||
工作環境 | 默認：常壓，非防爆，非腐蝕環境 | |||||
定制：本安防爆，供電12Vdc; 傳感器本體外殼材質為PTFE（僅大功率傳感器），耐強腐蝕 | ||||||
說明 | 當量程≥15m, 需要配置其他傳感器 | |||||
二線制產品 | |||||
配置傳感器 | 低功率 | 中功率 | 大功率 | ||
最大量程 | ≤5m | ≤7m | ≤10m | ≤12m | ≤15m |
檢測盲區 | 默認:300mm | 350mm | 500mm | 600mm | 800mm |
供電 | 默認：DC24V | DC24V | DC24V | DC24V | DC24V |
波束全角 | 15° | 12° | 9° | ||
工作頻率 | 38K±10Khz | 55K±10Khz | 40K±5Khz | ||
檢測精度 | 默認： ±0.5%F S 或 ±5mm，取其大值（在25℃時，標準條件下，絕對平面目標） | ||||
輸出信號 | 默認：4-20mA 兩線制 | ||||
測量模式 | 出廠默認，距離模式，即輸出信號對應傳感器端面到被測目標面的空高距離 | ||||
可自行設置，液位模式，即輸出信號對應液面到液底的距離；在實際應用時，需保證傳感器端面到液底的距離為實際安裝的高度，否則會產生安裝誤差。 | |||||
工作溫度 | 默認：-10~50℃ | ||||
定制：負溫 -20℃,-30℃; 高溫60℃,70℃ | |||||
顯示方式 | 默認：四位LCD液晶屏顯示 | ||||
出線方式 | 快接式接線端子，可定制電纜出線，默認1m電纜 | ||||
安裝方式 | 螺孔旋進式，螺圈加緊式安裝，螺紋尺寸M68*2.0mm | ||||
防護等級 | 默認IP66，定制IP67 IP68 | ||||
應用環境 | 默認：常壓，非防爆，非腐蝕環境 | ||||
定制：本安防爆，供電12Vdc; 傳感器本體外殼材質為PTFE（僅大功率傳感器），耐強腐蝕 | |||||
-
