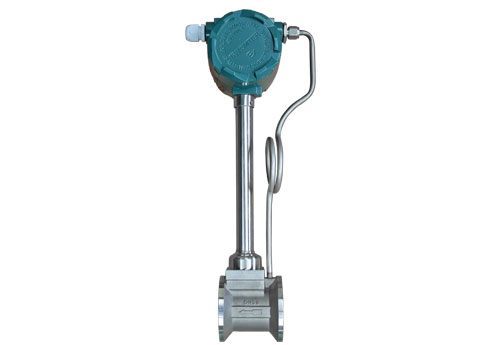

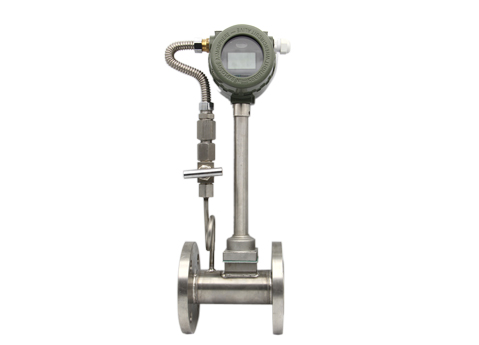

GVF100智能渦街流量計（氣體型）是利用卡門渦街原理測量氣體（空氣、氧氣、氮氣、煤氣、天然氣、化學氣體等）流量的流量計，并可作為流量變送器應用于自動化控制系統中。我公司生產的渦街流量計采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施。
測量氣體 | 空氣、氧氣、氮氣、煤氣、天然氣、化學氣體、蒸汽，壓縮空氣等 |
儀表口徑 | DN15～DN300mm（管道式）；DN200～DN1000mm(插入式) |
精度 | 1.5%（管道式）；2.5%（插入式） |
介質溫度 | -40～+350℃ |
公稱壓力 | 法蘭夾裝：DN25～DN200，4.0Mpa；DN250～DN300，1.6Mpa(常規)；其它壓力按協議訂貨 |
法蘭安裝：DN25～DN50，4.0Mpa(常規)；其它壓力按協議訂貨 | |
插入式：1.6Mpa | |
信號輸出 | 脈沖輸出(不帶顯示)，4～20mA輸出(帶顯示) |
通訊 | RS485、HART |
安裝方式 | 法蘭夾裝、法蘭連接、插入式 |
供電電源 | 24VDC、鋰電池供電 |
工作環境 | 環境溫度-20℃～+60℃；相對濕度5%～95%；大氣壓力86Kpa～106Kpa |
傳感器材質 | 表體材質：SUS304（常規） 法蘭材質：碳鋼（常規）；SUS304（可選） |
溫壓補償 | 氣體隨著壓力變化，密度會變化，為了測量精準，需要帶溫度壓力補償；如果需要顯示標況流量，必須帶溫壓補償；測量蒸汽一般都選擇帶溫度壓力補償 |
GVF100- | □ | □ | □ | □ | □ | □ | 說明 |
公稱通徑 | XXXX | DN15～DN300mm 管道式 DN200～DN1000mm 插入式 | |||||
結構形式 | G | 管道式 | |||||
C | 插入式 | ||||||
轉換器類型 | N1 | 24VDC供電，不帶現場顯示，脈沖輸出 | |||||
E1 | 3.6V電池供電，一體帶現場顯示，不帶輸出 | ||||||
E2 | 24V供電，一體帶現場顯示，4-20mA輸出 | ||||||
E3 | 24V供電，一體帶現場顯示，RS485通訊 | ||||||
E5 | 24V供電，一體帶現場顯示，4-20mA+HART | ||||||
功能類型 | P | 帶壓力補償 | |||||
T | 帶溫度補償 | ||||||
PT | 溫度壓力全補償 | ||||||
連接方式 | F | 法蘭連接 | |||||
K | 法蘭夾裝 | ||||||
J | 簡易插入式 | ||||||
Q | 球閥插入式 | ||||||
防爆 | P | 普通型 | |||||
B | 本安防爆 | ||||||
G | 隔爆 | ||||||
-
