GTF100氣體渦輪流量計是一款集氣體渦輪流量傳感器和流量轉換器于一體，具有準確度高、重復性好、技術成熟、性能穩定等特點，是氣體計量和城市燃?xì)赓Q(mào)易計量的理想儀表，廣泛應用于石油、化工、電力、冶金、鍋爐等行業的燃?xì)庥嬃亢统鞘刑烊粴?、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊嬃俊?/span>
技術指標
① 測量介質：無雜質、中低流速氣體，要求介質潔凈，須安裝過濾器，不可測濕氣
② 不適用介質：液體、蒸汽
③ 精度：1級、1.5級
④ 法蘭標準：常規標準GB/T 9119-2010
⑤ 輸出信號：儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）、Hart協議
⑥ 使用條件：介質溫度：-30℃~+80℃
環境溫度：-20℃~+60℃
相對濕度：5%~90%
大氣壓力：86kPa~106kPa
⑦ 防護等級：IP65
⑧ 防爆等級：ExdIIBT6（隔爆型）
⑨ 電氣接口：M20*1.5
⑩ 儀表口徑及連接方式：法蘭連接型 DN20-DN150
? 流量范圍
儀表口徑 | 常規流量范圍 (m3/h) | 擴展流量范圍（m3/h） | ||
20/25 | S | 2.5-25 | E | 4-40 |
40 | S | 5-50 | E | 6-60 |
50 | S1 | 6-65 | E1 | 5-70 |
S2 | 10-100 | E2 | 8-100 | |
65 | S | 15-200 | E | 10-200 |
80 | S1 | 15-300 | E | 10-160 |
S2 | 20-400 | |||
100 | S1 | 20-400 | E | 13-250 |
S2 | 32-650 | |||
125 | S | 25-700 | E | 20-800 |
150 | S1 | 32-650 | E | 80-1600 |
S2 | 50-1000 | |||
-
立即下載

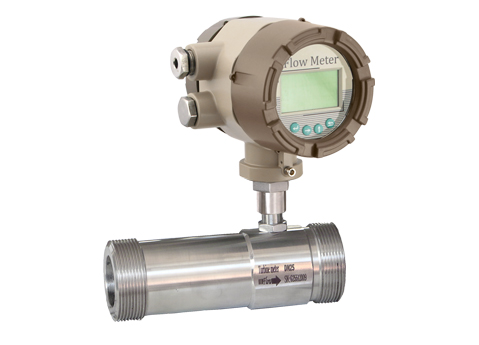

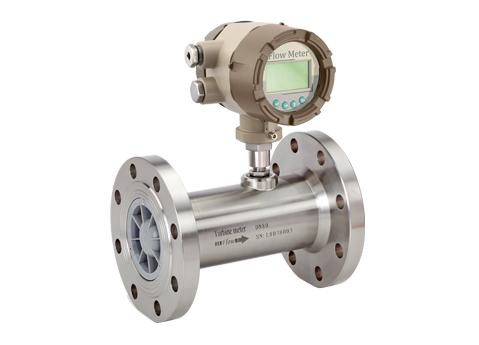

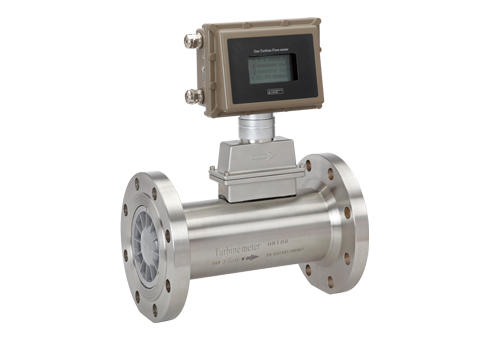

GTF100 渦輪流量計（氣體型）
天然氣、煤氣、氨氣、空氣等
更新時間：2018.03.08
