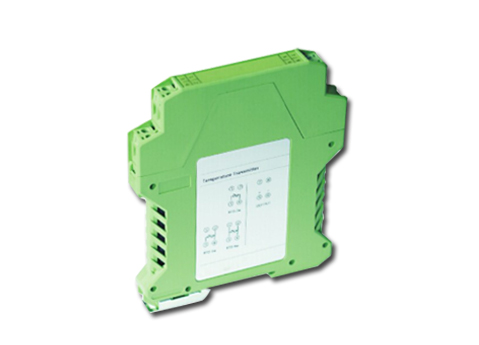

GTM104撥碼開關型智能溫度變送器,是一種可以通過撥碼開關設置量程范圍的智能型兩線制溫度變送器,同時還具備PC可編程的功能。它能接受熱電阻輸入信號,并對輸入信號進行線性化處理,輸出4~20mA(兩線制)標準信號,并傳輸?shù)紻CS、PLC等系統控制設備;具有傳感器損壞、短路故障信號可預設置等特點。供電方式為輸出回路供電,無需另配電源,即無源式,也可通過安裝支架裝在標準DIN導軌上。
①組態方式:撥碼開關+PC可編程
②供電調試:不需要 信號給定:不需要
③輸入信號:Pt100、Cu50、Pt1000
④測量范圍:-200~+850℃
⑤轉換精度:≤0.2%或0.2K
⑥輸出信號:模擬量4-20mA(兩線制)
⑦報警信號:傳感器故障(開路或短路)時,輸出降至≤3.6mA或輸出升至≥21.5mA
⑧最大負載:(V電源-9V)/0.025A(輸出電流)
⑨限制電流:≤25mA
⑩電源電壓:9-30VDC
?響應時間:1S
?防雷:±4000V(5次)
?抗脈沖群:±3000V
?環境溫度:-40~85℃
?溫度漂移:0.008%FS/1℃
?長期穩定性:≤0.1℃/年或0.05%/年
GTM | ||||||
型號 | 104 | 智能溫度變送器模塊(熱電阻輸入型) | ||||
設置 | A | 撥碼開關 | ||||
B | PC編程 | |||||
傳感器分度號 | A | Pt100 | ||||
B | Cu50 | |||||
C | Pt1000 | |||||
X | 用戶指定 | |||||
量程 | A | 出廠缺省量程 | ||||
X | 用戶指定代碼(限15個量程) | |||||
模式 | A | 標準型 | ||||
B | 附帶工廠標定報告 |
備注:
1.訂購時請確認所需測量溫度范圍和輸入信號類型。
2.所需量程不包含在現有產品中的,可以在訂貨時提出。
3.報警方式默認為關閉狀態,訂貨時可提出特殊要求。
選型方法
選型時,先按功能要求選定主機型號,即為主機型號+設置+傳感器分度號+量程+模式。
-
